UniMet PG configurator

1. Pripremi USB to UART adapter

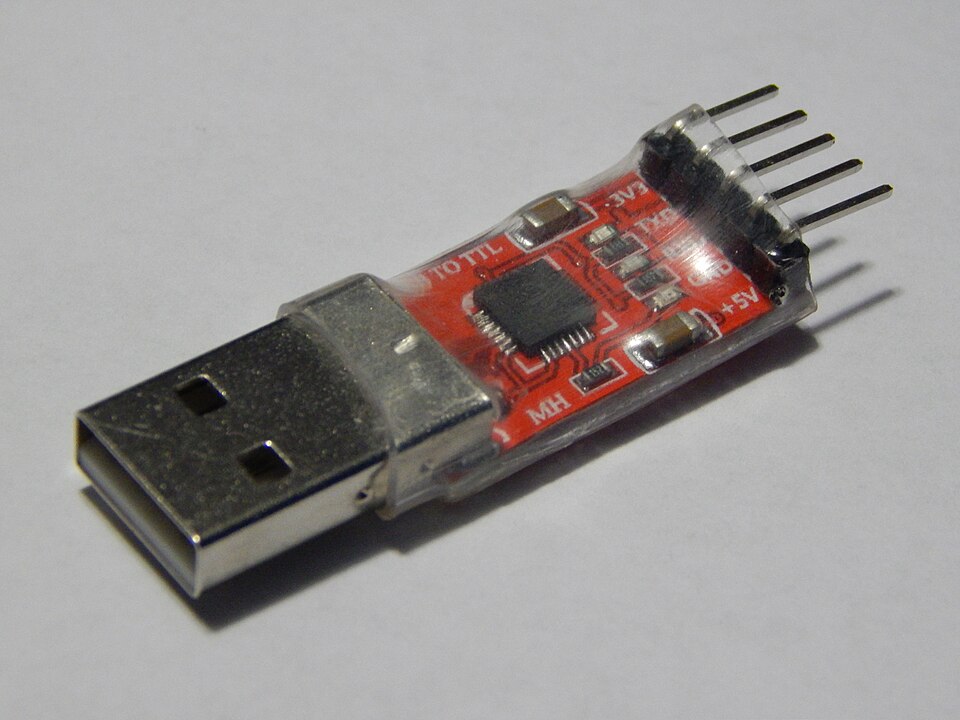

USB to UART adapter spoji na računalo. UART adapter mora koristiti 3.3 VDC logiku. Komunikacija je 9600 8N1. U aplikaciji klikni Dodaj port ako ga preglednik još ne vidi.

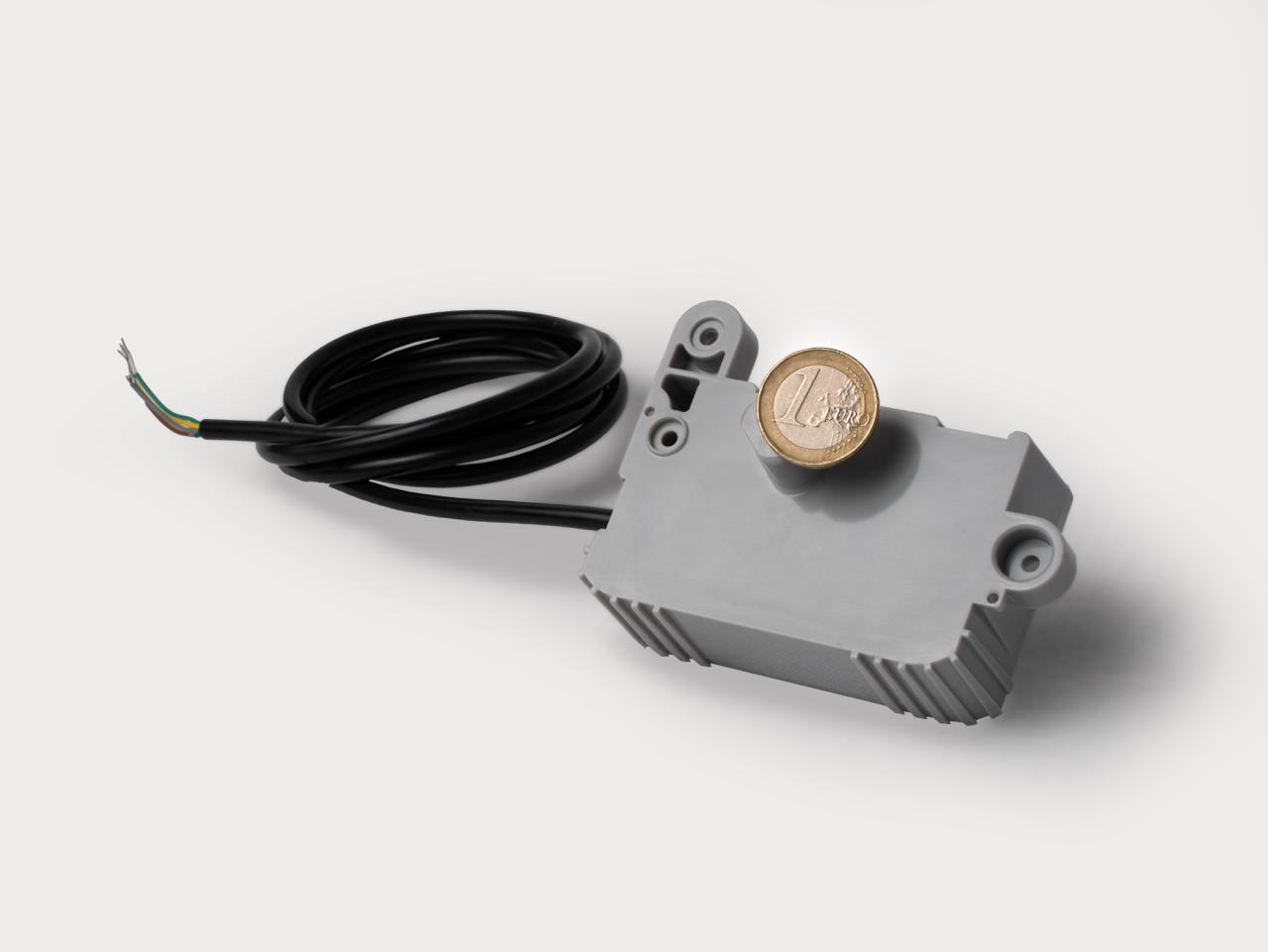

2. Spoji žice UniMet PG uređaja

UniMet PG PULSE COMPENSATED, žuta žica = UART adapter GND.

UniMet PG DIRECTION, siva žica = UART adapter RX.

UniMet PG ALARM, zelena žica = UART adapter TX.

3. Aktiviraj senzor

Na senzorski dio prisloni dovoljno velik metalni predmet da pokrije cijeli senzor. Drži ga 1-2 sekunde, zatim ga odmakni.

4. Login uređaja

Nakon odmicanja metala pričekaj 1-2 sekunde i klikni Login uređaj. Nakon uspješnog logina iznad uputa prikazat će se Connected i verzija FW: vx.x. Ako login ne uspije, ponovi postupak od točke 3 i ponovno klikni Login uređaj ili provjeri jesu li kabeli spojeni prema točki 2.

5. Očitaj trenutnu postavku

Nakon uspješnog spajanja klikni Read setting kako bi očitao trenutnu postavku uređaja.

6. Podesi volumen izlaznog impulsa

U Output pulse every (liters) upiši svako koliko litara želiš jedan impuls na izlazu.

7. Podesi volumen pune rotacije kazaljke

U Pointer full rotation volume (liters) upiši koliko litara iznosi jedna puna rotacija senzorske kazaljke.

8. Spremi postavku

Nakon podešavanja klikni Save setting. Aplikacija upisuje vrijednost, očita je natrag i označi polja zeleno kad je spremljena vrijednost potvrđena.
